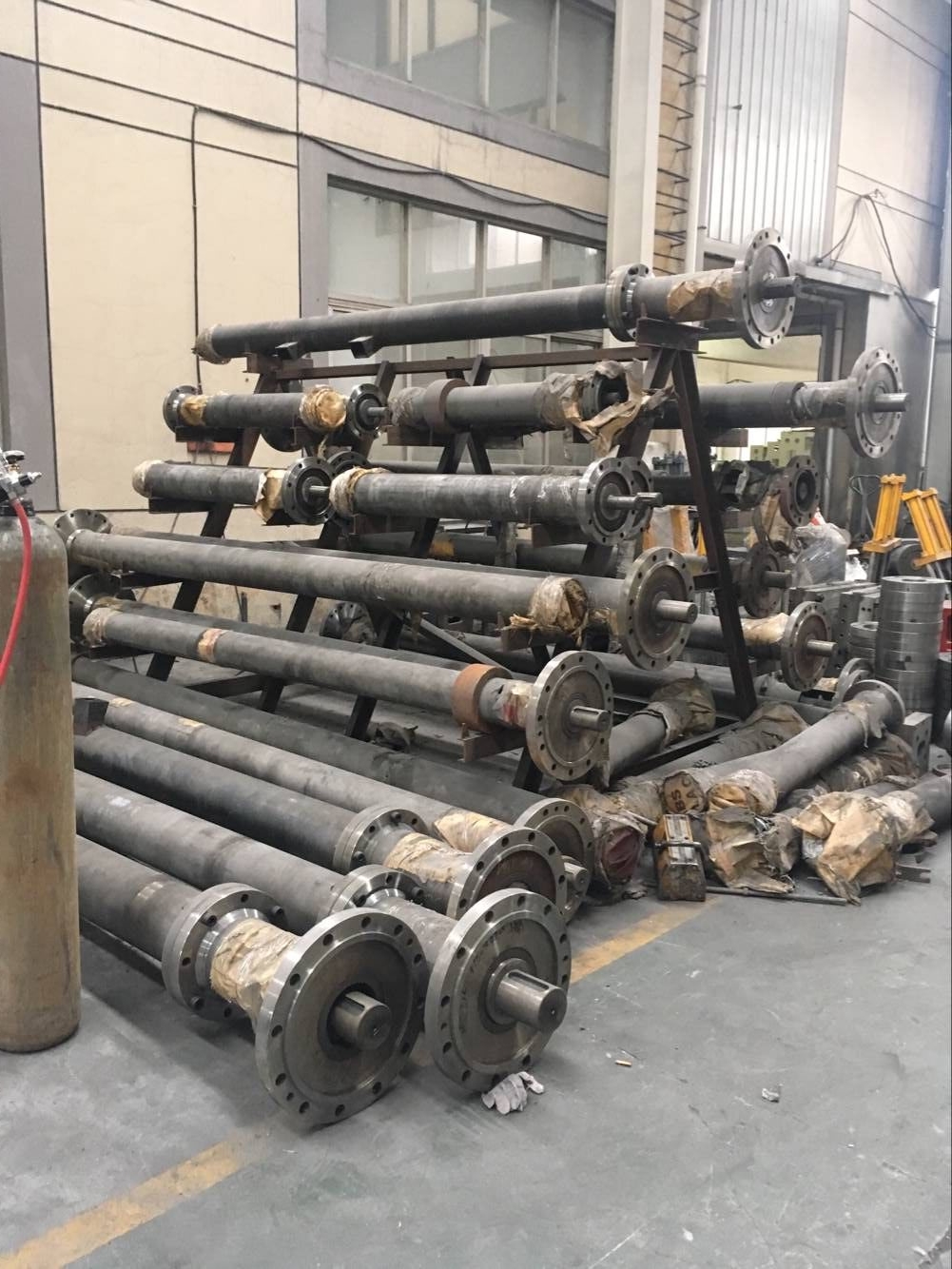

【塑料造粒機】【廢舊塑料造粒機】【塑料回收造粒機】gdscj.com套筒螺桿的內(nèi)表面硬度高于擠出機螺桿，它的損壞要比擠出機螺桿來得晚。套筒螺桿的報廢就是內(nèi)徑直徑由于時間磨損而增大。
它的修復(fù)方法如下：
1、套筒螺桿內(nèi)徑經(jīng)機加工修整重新澆鑄合金，厚度在1"2mm間，然后精加工至尺寸。
2、因磨損增加直徑的套筒螺桿，如果還有一定的滲氮層時，可把套筒螺桿內(nèi)孔直接進行鏜孔，研磨至一個新的直徑尺寸，然后按此直徑配制新擠出機螺桿。
3、一般情況下套筒螺桿的均化段磨損較快，可將此段(取5"7D長)經(jīng)鏜孔修整，再配一個滲氮合金鋼襯套，內(nèi)孔直徑參照擠出機螺桿直徑，留在正常配合間隙，進行加工配制。
4、在這里強調(diào)一點，擠出機螺桿和套筒螺桿這兩個重要零件，一個是細長的螺紋桿，一個是直徑比較小而長的孔，它們的機械加工和熱處理工藝都比較復(fù)雜，精度的保證都比較困難。所以，對這兩個零件的磨損后是修復(fù)還是更換新件，一定要從經(jīng)濟角度全面分析。如果修理費用比換新擠出機螺桿費用低些，就決定修，這不一定是正確的選擇，修理費用與更新費用的比較，只是一個方面。另外還要看修理費用與修理后使用擠出機螺桿時間與更新費用和更新擠出機螺桿使用時間的比值。采用比值小的方案才經(jīng)濟，是正確選擇。
5、進口擠出機中擠出機螺桿和套筒螺桿的制造材料，常用合金鋼有34CrAINi7和CrMoV9。這種材料的屈服強度有900MPa左右。經(jīng)滲氮處理后，硬度在1000HV以上，既耐磨又有良好的抗腐蝕性。
6、制造擠出機螺桿和套筒螺桿，目前國內(nèi)常用材料有45、40Cr和38CrMoAlA。
7、擠出機螺桿和套筒螺桿制造用材料
擠出機包括：
⒈擠壓系統(tǒng) 擠壓系統(tǒng)包括、、料斗、機頭、和，塑料通過擠壓系統(tǒng)而塑化成均勻的熔體，并在這一過程中所建立壓力下，被螺桿連續(xù)的擠出機頭。
⑴螺桿：是擠塑機的最主要部件，它直接關(guān)系到擠塑機的應(yīng)用范圍和生產(chǎn)率，由高強度耐腐蝕的合金鋼制成。
⑵機筒：是一金屬圓筒，一般用耐熱、耐壓強度較高、堅固耐磨、耐腐蝕的合金鋼或內(nèi)襯合金鋼的復(fù)合鋼管制成。機筒與螺桿配合，實現(xiàn)對塑料的粉碎、軟化、熔融、塑化、排氣和壓實，并向成型系統(tǒng)連續(xù)均勻輸送膠料。一般機筒的長度為其直徑的15～30倍，以使塑料得到充分加熱和充分塑化為原則。
⑶料斗：料斗底部裝有截斷裝置，以便調(diào)整和切斷料流，料斗的側(cè)面裝有視孔和標定計量裝置。
⑷機頭和模具：機頭由合金鋼內(nèi)套和碳素鋼外套構(gòu)成，機頭內(nèi)裝有成型模具。機頭的作用是將旋轉(zhuǎn)運動的塑料熔體轉(zhuǎn)變?yōu)槠叫兄本€運動，均勻平穩(wěn)的導(dǎo)入模套中，并賦予塑料以必要的成型壓力。塑料在機筒內(nèi)塑化壓實，經(jīng)多孔濾板沿一定的流道通過機頭脖頸流入機頭成型模具，模芯模套適當配合，形成截面不斷減小的環(huán)形空隙，使塑料熔體在芯線的周圍形成連續(xù)密實的管狀包覆層。為保證機頭內(nèi)塑料流道合理，消除積存塑料的死角，往往安置有分流套筒，為消除塑料擠出時壓力波動，也有設(shè)置均壓環(huán)的。機頭上還裝有模具校正和調(diào)整的裝置，便于調(diào)整和校正模芯和模套的同心度。
塑料造粒機
2.傳動系統(tǒng) 傳動系統(tǒng)的作用是驅(qū)動螺桿，供給螺桿在擠出過程中所需要的力矩和轉(zhuǎn)速，通常由電動機、減速器和軸承等組成。
⒊加熱冷卻裝置 加熱與冷卻是塑料擠出過程能夠進行的必要條件。
⑴擠塑機通常用的是電加熱，分為電阻加熱和感應(yīng)加熱，加熱片裝于機身、機脖、機頭各部分。加熱裝置由外部加熱筒內(nèi)的塑料，使之升溫，以達到工藝操作所需要的溫度。
⑵冷卻裝置是為了保證塑料處于工藝要求的溫度范圍而設(shè)置的。具體說是為了排除螺桿旋轉(zhuǎn)的剪切摩擦產(chǎn)生的多余熱量，以避免溫度過高使塑料分解、焦燒或定型困難。機筒冷卻分為水冷與風冷兩種，一般中小型擠塑機采用 風冷比較合適，大型則多采用水冷或兩種形式結(jié)合冷卻；螺桿冷卻主要采用中心水冷，目的是增加物料固體輸送率，穩(wěn)定出膠量，同時提高產(chǎn)品質(zhì)量；但在料斗處的冷卻，一是為了加強對固體物料的輸送作用，防止因升溫使塑料粒發(fā)粘堵塞料口，二是保證傳動部分正常工作。
